ایجاد ناحیه و ساخت ناوگان ترانسفورماتوری

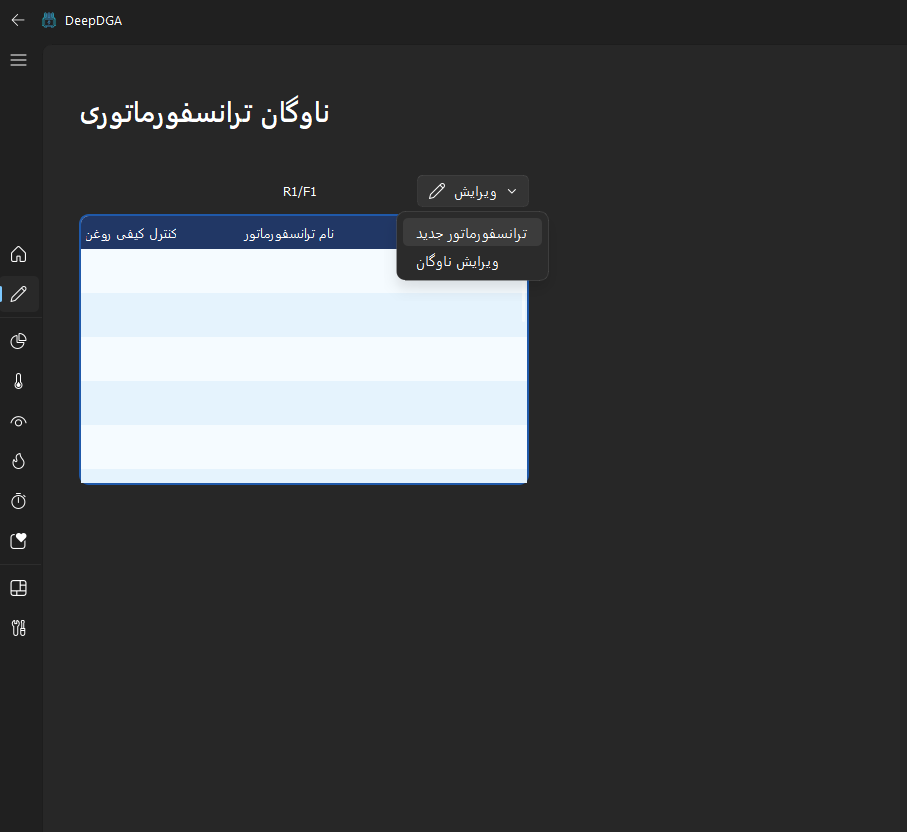

جهت استفاده از نرم افزار deepDGA، ابتدا لازم است ترانسفورماتورهای سیستم به نرم افزار معرفی گردند. هر سیستم، متشکل از یک یا چند ناحیه و هر ناحیه، متشکل از یک یا چند ناوگان ترانسفورماتوری(پست برق) و هر ناوگان ترانسفورماتوری متشکل از یک یا چند ترانسفورماتور می باشد. در ابتدا وارد منوی ناوگان ترانسفورماتوری می شویم و از قسمت بالا سمت راست یک ناحیه جدید ساخته و درون آن یک ناوگان ترانسفورماتوری ایجاد می کنیم. ناوگان مورد نظر (مطابق شکل) به صورت یک بلوک که می تواند در نهایت شامل یک یا چند ترانسفوماتور باشد ظاهر می شود. در بخش ویرایش و با انتخاب ترانسفورماتور جدید می توانیم به تعداد دلخواه ترانسفورماتور در این ناوگان قرار دهیم.

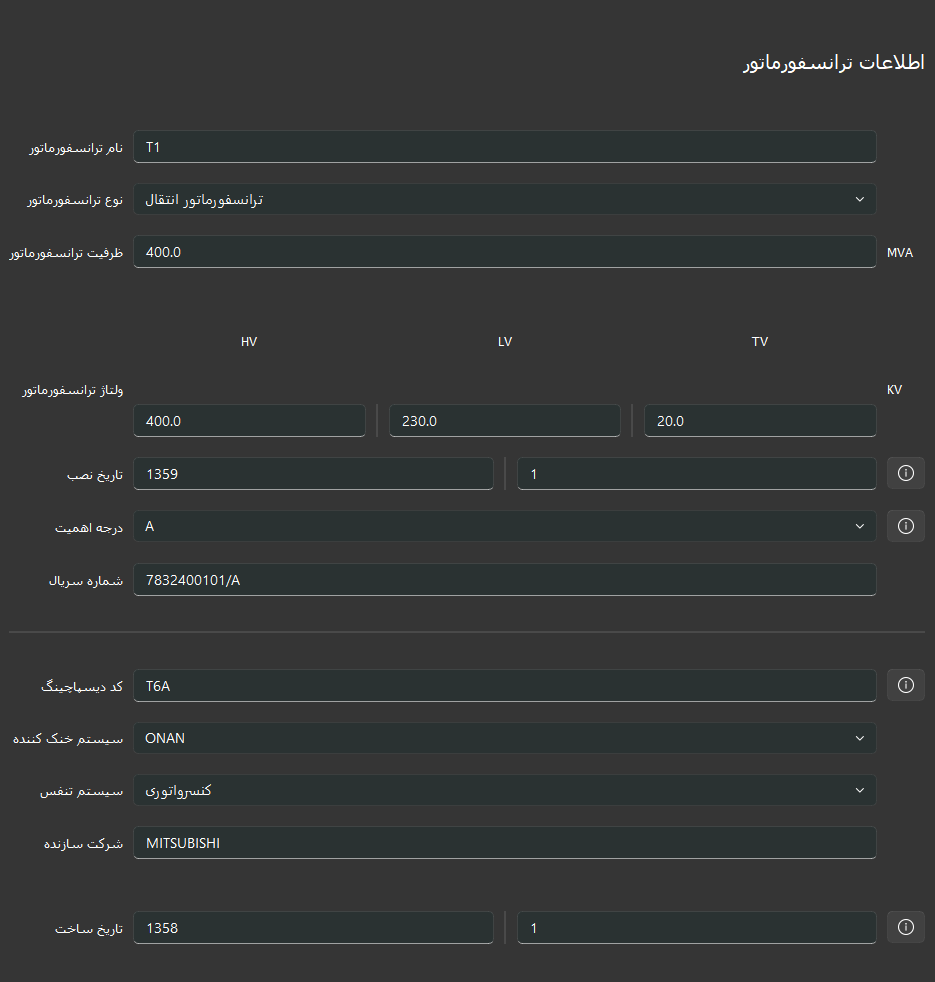

واردنمودن اطلاعات ترانسفورماتور

 بعد از ایجاد یک ترانسفورماتور درون یک ناوگان ترانسفورماتوری معین، نوبت به معرفی اطلاعات ترانسفورماتور مربوطه و روغن آن به نرم افزار می باشد. در بخش اطلاعات ترانسفورماتور نکات زیر حائز اهمیت است :
-- فرمت نوشتن مقدار عدد سال در بخش تاریخ، به صورت سال شمسی و با چهاررقم می باشد مانند : 1360.
-- درجه اهمیت ترانسفورماتور مطابق استاندارد IEC 60422 (2024) تعیین می شود. مطابق این استاندارد گروه های اهمیت به ترتیب زیر طبقه بندی می شوند :
. گروه A : ترانسفورماتورهای قدرت یا راکتورها با حداکثر ولتاژ بیش از 170 کیلو ولت. همچنین ترانسفورماتورهای زیر صرف نظر از ولتاژ در این گروه قرار می گیرند:
1. ترانسفورماتورهای مهم، در سیستمی که پیوستگی جریان برق در آن حیاتی است.
2. ترانسفورماتورهای با کاربرد خاص که در شرایط نامناسبی بهره برداری می شوند.
. گروه B : ترانسفورماتورهای قدرت یا راکتورها با حداکثر ولتاژ بین 72.5 کیلوولت تا 170 کیلوولت (به جز موارد اشاره شده در تبصره A).
. گروه C : ترانسفورماتورها و راکتورها با حداکثر ولتاژ کمتر از 72.5 کیلوولت و ترانسفورماتورهای ویژه حمل و نقل ریلی (به جز موارد اشاره شده در تبصره A).
-- کد دیسپاچینگ، در صورت نیاز، مطابق دستورالعمل دیسپاچینگ برای ترانسفورماتور مربوطه در نظر می شود.

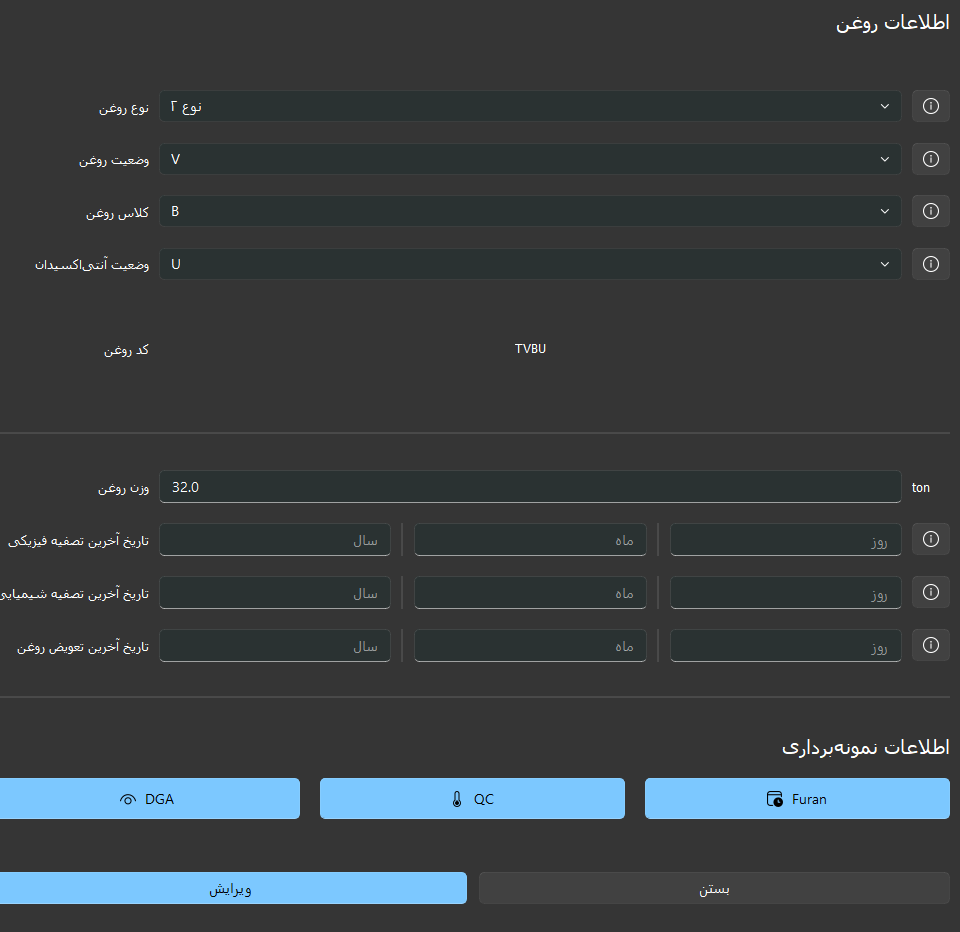

وارد نمودن اطلاعات روغن ترانسفورماتور

در بخش اطلاعات روغن ترانسفورماتور نکات زیر حائز اهمیت می باشد :
-- نوع روغن دارای دو حالت نوع 1 و نوع 2 می باشد که از روی پلاک ترانسفورماتور و یا اطلاعات به دست آمده از سازنده ترانسفورماتور می توان به آن دست یافت.
-- وضعیت روغن مطابق استاندارد IEC 60422 (2024) دارای دو حالت (تصفیه نشده) V و (تصفیه شیمیایی شده) R می باشد.
-- کلاس روغن مطابق استاندارد IEC 60422 (2024) دارای دو حالت (روغن درجه یک و بسیار مرغوب) A و (روغن درجه دو) B می باشد.
-- وضعیت آنتی اکسیدان روغن مطابق استاندارد IEC 60422 (2024) دارای سه حالت (شامل مقادیر بازدارنده) I و (شامل مقادیر کمِ بازدارنده) T و (بدون مقادیر بازدارنده) U می باشد.
